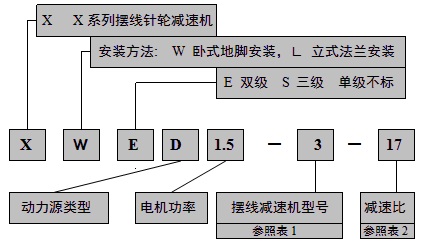

擺線減速機型號表示方法
注：擺線針減速機按結構形式分為：臥式擺線針輪減速機、國茂立式擺線針輪減速機；按驅動器聯接方式分為：雙軸型、電機接盤型、電機直聯型
動力源類型：
D表示Y系列普通型電機（此為輸入端聯接規格補充），其他形式還有:
A：YA系列曾安型電動機
B：YB系列隔爆型電動機
P：YEJ系列內制動型電動機
T：YCT系列電磁調速型電動機
K：YD系列多速型電動機
I：IEC系列電動機
Q：YZ系列起重電動機
Z：直流電動機
S：伺服電動機
N：ZD型錐形轉子制動電動機
V：變頻調速電動機
J：步進電機
Y：Y系列擺線減速機專用普通電機
表1擺線減速機型號對照表
| 單級 | 雙級 | |
| B09??X1 | B109??X31 | B1+B09??X3+X1 |
| B0???X2 | B20???X42 | B2+B0???X4+X2 |
| B1???X3 | B30???X52 | B3+B0???X5+X2 |
| B2???X4 | B31???X53 | B3+B1???X5+X3 |
| B3???X5 | B41???X63 | B4+B1???X6+X3 |
| B4???X6 | B52???X84 | B5+B2???X8+X4 |
| B5?X7?X8 | B53???X85 | B5+B3???X8+X5 |
| B6???X9 | B63???X95 | B6+B3???X9+X5 |
| B7???X10 | B74??X106 | B7+B4??X10+X6 |
| B8???X11 | B84??X116 | B8+B4??X11+X6 |
| B9???X12 | B85??X117 | B8+B5??X11+X7 |
注：不同標準相應機型號，性能指標基本相同，外形、安裝和聯接尺寸略有不同。用戶盡量選用JB/T2982-94A、B
表2擺線減速機速比表
| 單級 | 雙級 | |
| 11 | 121 | 1849 |
| 17 | 187 | 2065 |
| 23 | 289 | 2537 |
| 29 | 391 | 3481 |
| 35 | 473 | 4189 |
| 43 | 595 | 5133 |
| 59 | 731 | 7569 |
| 71 | 841 | |
| 87 | 1003 | |
| 1225 | ||
| 150 | ||
注：凡一級機型具有的傳動比，二級、三級機型均可任意組合，如需其他X系列擺線針輪減速機傳動比可與本公司技術部聯系
