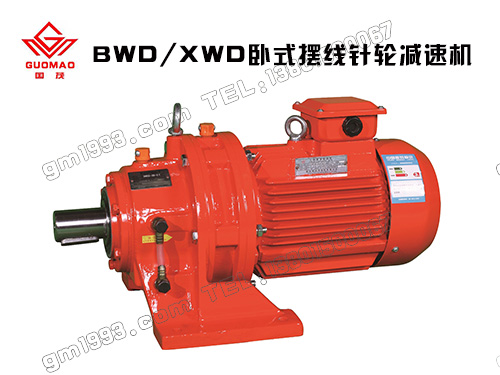

產品名稱: 臥式擺線針輪減速機
產品類型: 擺線針輪減速機
產品型號: XWD3 - 29 - Y5.5 -CZ
發布時間: 2018-12-11
- 產品描述
臥式擺線針輪減速機的特點
臥式擺線針輪減速機簡稱臥式擺線減速機，其速比范圍廣、體積小、運轉平穩、壽命長登特點使得臥式擺線針減速機廣泛應用于傳動輸送等領域。
高速比和高效率單級臥式擺線針輪減速機傳動，就能達到1:87的速比，效率在百分之90以上，如果采用多級傳動，減速比更大。結構緊湊體積小由于采用了行星減速機傳動原理，臥式擺線減速機的輸入軸與輸出軸在同一軸心上，所以結構緊湊，體積小。運轉平穩噪聲低擺線針齒嚙合齒數較多，重疊系數大以及具有機件平穩的機理，使振動的噪聲限制在最小程度。使用可靠、壽命長臥式擺線針減速機因主要零件采用軸承鋼壽命制造，因此臥式擺線減速機機械性能好，再加上采用滾動摩擦，所以經久耐用壽命長。過載能力強、耐沖擊、慣性力矩小臥式擺線針輪減速機適用于啟動頻繁和正反轉的場合。

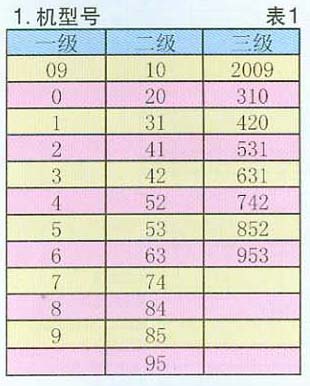

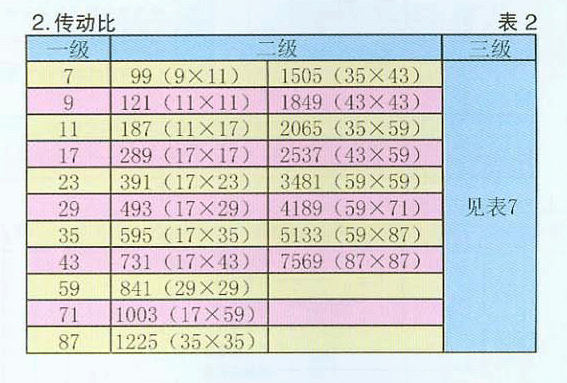

注：按結構形式分為：臥式、立式；按驅動器聯接方式臥式擺線減速機分為：雙軸型、電機接盤型、電機直聯型臥式擺線針輪減速機傳動比

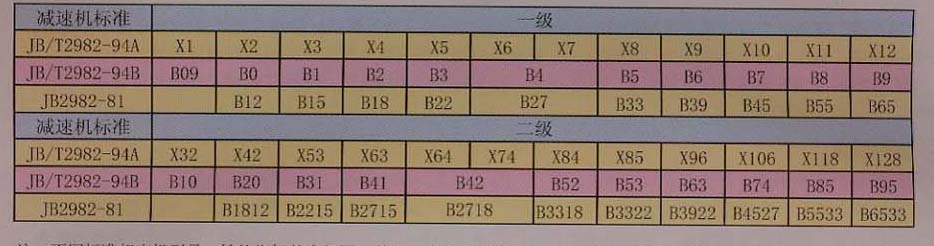

注：凡一級機型具有的傳動比，二級、三級臥式擺線針減速機機型均可任意組合，如需其他傳動比可與本公司技術部聯系（技術支持：0519-88898883）臥式擺線針輪減速機對照表
注：不同標準相應機型號，性能指標基本相同，外形、安裝和聯接尺寸略有不同。用戶盡量選用JB/T2982-94A、B標準的臥式擺線減速機。臥式擺線針輪減速機表示方法（同系列還有：國茂立式擺線針輪減速機）X W _ D 3 - 29 – 5.5X代表X系列擺線針減速機（詳見擺線減速機型號對照表）W為標準安裝形式：腳板式，此外還有L（法蘭式擺線減速機）無標注即為一級減速，其他標識：E(二級減速機)、S（三級減速機）D表示Y系列普通型電機（此為輸入端聯接規格補充），其他形式還有:A：YA系列曾安型電動機B：YB系列隔爆型電動機P：YEJ系列內制動型電動機T：YCT系列電磁調速型電動機K：YD系列多速型電動機I：IEC系列電動機Q：YZ系列起重電動機Z：直流電動機S：伺服電動機N：ZD型錐形轉子制動電動機V：變頻調速電動機J：步進電機Y：Y系列臥式擺線減速機專用普通電機3為機型號（其他機型號詳見：擺線減速機機型號）減速比為29（其他速比詳見：擺線減速機傳動比）輸入功率為5.5KW其他安裝形式為L(zhǎng)（立裝），詳見：擺線針輪減速機的安裝形式
雙級擺線減速機型號示例（其他擺線型號示例詳見：國茂擺線針輪減速機電子樣本）臥式擺線針輪減速機，法蘭式安裝，二級減速，電機配Y系列普通電機，機型組合為41雙極串聯，減速比：1225（35*35），電機功率：0.37KW，立式臥裝XWED41-1225-0.37-W注：在兩級和三級臥式擺線針輪減速機中各傳動比的組合，原則上臥式擺線減速機以第一級（高速端）為傳動比小的一端，第二級或第三級（即低速端）為傳動比大的一端。
